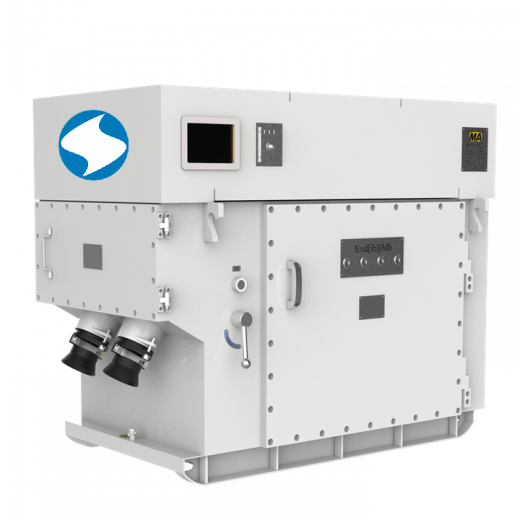

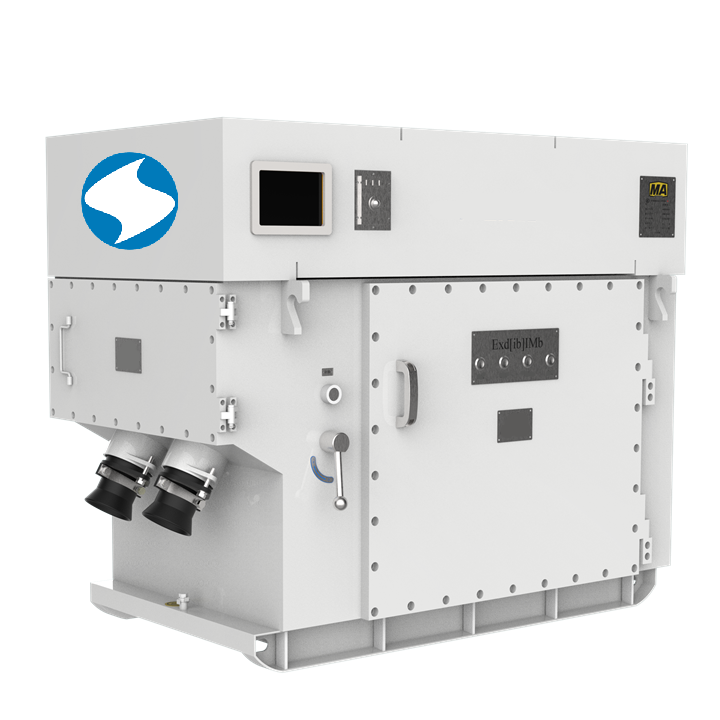

Преобразователи рудничного взрывозащищенного исполнения с мощностью от 75 кВт до 1250 кВт и с номинальным напряжением 1140 В предназначены для управления частотой вращения трехфазных асинхронных и синхронных двигателей, устанавливаемых в подземных выработках, опасных по газу (метану) и/или пыли, а также для обеспечения защиты сетей с изолированной нейтралью от токов утечки и максимальной токовой защиты линий низшего напряжения.
Преобразователь рудничный высоковольтный взрывозащищенного исполнения предназначен для эксплуатации в различных отраслях промышленности в подземных выработках рудников и шахтах для частотного скалярного либо бездатчикового векторного регулирования скорости вращения одного или нескольких подключенных к его выходу асинхронных или синхронных электродвигателей мощностью от 75 до 1250 кВт каждый в сетях напряжением 1140 В. Как частный случай, устройство может быть использовано для плавного пуска электродвигателей, позволяя снизить пусковые токи до заданного нормируемого значения. При необходимости возможна также реализация функции плавного останова и изменения направления вращения электродвигателей.
Взрывозащищенный частотный преобразователь используется в стволах с исходящей струей воздуха шахт, надшахтных помещениях шахт, опасных по газу или пыли всех категорий, в стволах со свежей струей воздуха и примыкающих к ним зданиях шахт, опасных по внезапным выбросам угля, породы и газа и т.д.
Читать далее
Особенности управления
В основе управления лежит многоуровневая ШИМ выходного напряжения, которая обеспечивает синусоидальную форму выходного тока и напряжения. Это достигается за счет использования каскада инверторных ячеек на выходе, что позволяет системе работать с высоковольтными асинхронными и синхронными двигателями без дополнительного повышения напряжения и без установки дополнительных электрических фильтров.
Преимуществом такой технологии построения преобразователя частоты является низкое искажение синусоидальности входного и выходного напряжения, высокий коэффициент мощности, высокая точность регулирования, быстрая реакция на динамическое изменение крутящего момента и высокое значение крутящего момента на низкой скорости.
Преимущества
- Индекс гармоник меньше чем стандарт гармоник IEEE 519-2014, высокий коэффициент мощности;
- Нет необходимости использовать входной фильтр гармоник;
- Нет пульсации крутящего момента, шума, выходного DV / DT, синфазного напряжения и других проблем, вызванных гармониками;
- Имеет множество отличных характеристик, таких как баланс мощности нескольких машин;
- Технология ограничения тока: если ток превышает предельное значение, увеличение тока ограничивается уменьшением частоты до тех пор, пока ток не станет меньше предельного значения и преобразователь частоты не вернется к нормальной работе.
- Адаптивная функция ускорения и замедления: регулирует время ускорения или ограничивает частоту работы двигателя в соответствии с током двигателя, чтобы ограничить ток и не допускать перегрузки по току во время ускорения и замедления.
Сертификат на взрывозащищенное оборудование
Сертификат на взрывозащищенные преобразователи частоты. Серийный выпуск.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 31610.0-2019 и ТР ТС 012/2011.
Взрывозащищенные частотные преобразователи ООО "НПП "ИТ СПб" соответствуют требованиям:
- ТР ТС 012/2011
- ГОСТ 31610.0-2019 (IEC 60079-0:2017)
- ГОСТ IEC 60079-1-2013
- ГОСТ 31610.11-2014
Сертификат распространяется только на изделия промаркированные зарегистрированным товарным знаком заявителя.
Технические характеристики взрывозащищенного низковольтного преобразователя частоты 1140 V
| Наименование | BPJ1-х/1140K |
|---|---|
| Номинальная мощность | 1250kW |
| Номинальное входное напряжение | 1140V |
| Номинальный входной ток | 0~380A |
| Номинальная входная частота | 50Hz ± 2.5% |
| Выходное напряжение | 0~1140V |
| Выходной ток | 0~377A |
| Выходная частота | 0~50Hz |
| Частотное разрешение | 0.01Hz |
| Перегрузочная способность | 150 % / 1 мин (120 % - 250 % опционально) |
| Несущая частота |
0,5 кГц ~ 16 кГц (может регулироваться автоматически в зависимости от нагрузки) |
| Автоматическая регулировка напряжения (АРН) |
Поддерживает постоянное выходное напряжение при изменении напряжения сети |
| Мультипротокол связи | Modbus, |
| Рабочий режим | Непрерывная работа |
| Тип охлаждения | Водяное |
| Параметры искробезопасности | 24V выход: 1 канал |
| (Uo：DC24. 3V, Io:0.5 A，Co：2.2 μf，Lo:0.5 mH) | |
| Изолированный аналоговый вход: 1 канал LW8-SI-EX-P11 | |
| (Uo：5.5 V,Io:60ma，Co：40μf，Lo: 7mH, Po: 0.09 W) | |
| Вход | 8 каналов |
| 4 канала: 0-10 В/2-20 мА по выбору | |
| Выход | 6 каналов |
| 4 канала: 0–10 В/2–20 мА по выбору | |
| Функции защит |
перегрузка, короткое замыкание, перенапряжение, пониженное напряжение, потеря фазы, перегрев, блокировка утечки и т.д. |
| Степень защиты по ГОСТ 14254-96 | IP54 |
Дополнительная комплектация к взрывозащищенному низковольтному преобразователю частоты

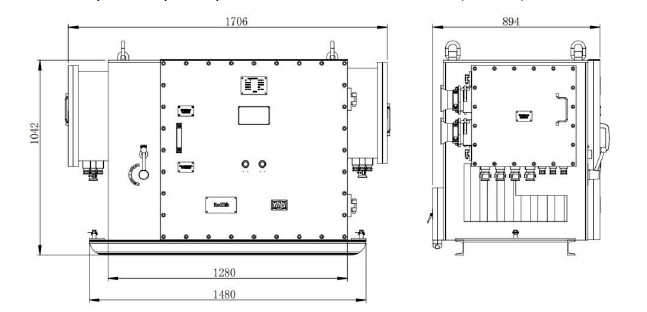

DKB1 – 75-1250 / 1140L шахтный взрывозащищенный шкаф реактора с фильтром
Напряжение: 1140 В Мощность 75-1250 кВт
DKB1 – 75-1250 / 1140L шахтный взрывозащищенный шкаф реактора с фильтром
| Модель | Вес (кг) | Размер (мм) | ||
| W | D | H | ||
| DKB1 – 75-1250 / 1140L | 1300 | 1706 | 894 | 1042 |

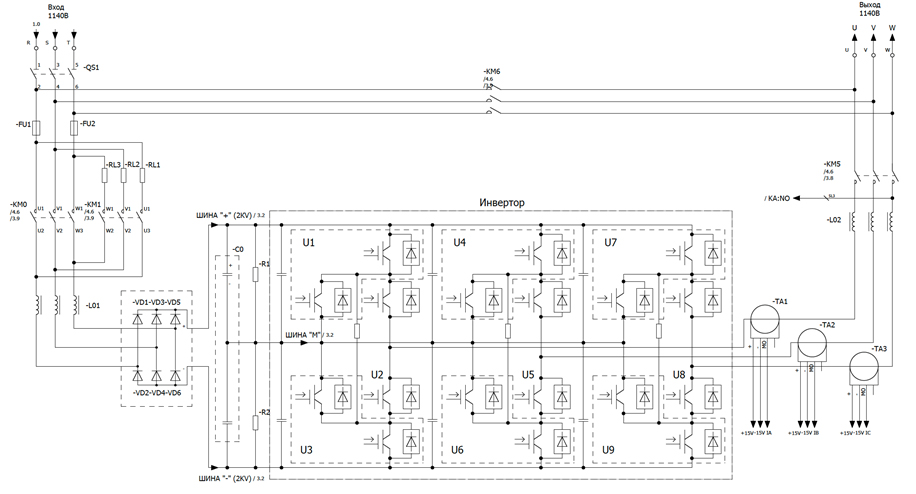

Принципиальная однолинейная схема
Чтобы приобрести данное оборудование, необходимо запросить коммерческое предложение по его приобретению. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: Наименование организации, ФИО, телефон и e-mail, присоединить файл с техническим заданием и реквизитами вашей компании. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на получение предложения.
- Отправить письмо в отдел продаж для получения коммерческого предложения. Для ускорения процесса получения коммерческого предложения просим присылать техническое задание и реквизиты компании вместе с вашими контактными данными. Срок исполнения запроса на данное оборудования - 3 рабочих дня. После получения вашего запроса вы получите письмо с уведомлением о том, что запрос взят в работу вместе с номером вашего проекта.
- Для приобретения низковольтного оборудования (низковольтных преобразователей частоты и низковольтных устройств плавного пуска) техническое задание не требуется. Срок обработки запроса на данное оборудование 3 часа в рабочее время. При наличии реквизитов компании мы отправляем счет на поставку.
Мы работаем с юридическими лицами. Есть несколько вариантов оплаты оборудования.
Стандартный вариант оплаты - 100 % предоплата.
Иные варианты оплаты оборудования возможны после согласования в индивидуальном порядке.Оплата происходит на расчетный счет организации.
Доставка оборудования
Мы ценим комфорт наших покупателей, поэтому организуем доставку заказов в удобное время.
Оборудование очень просто повредить при транспортировке, поэтому необходимо серьезно отнестись к доставке техники. Чтобы защитить дорогое техническое оснащение, лучше обратиться к профессионалам.
Наша компания предоставляет услуги доставки оборудования. Мы осуществляем доставку в нужные сроки в любую точку России, СНГ и дальнего зарубежья. Используем специальный безопасный транспорт: грузовики, электропогрузчики, автомобили с гидробортом и т. д. Также можем воспользоваться железнодорожными контейнерами.
Документы для получения товара
Обратите внимание! Для оформления услуги доставки необходимо предоставить следующие данные:
- контактное лицо;
- номер телефона для связи;
- точный адрес места разгрузки;
- желаемая дата прибытия груза;
- возможность разгрузки в выходные и праздничные дни.
Вы можете забрать груз самостоятельно. Перед этим вам нужно согласовать дату приезда и взять доверенность на получение груза.
Самовывоз со склада
| Адрес: | Режим работы | Телефон | |
|
г. Санкт-Петербург, Московское шоссе, дом 153, корпус 3 |
Пн - Пт: 8.30 - 17.30 | +7 (812) 425-63-80 | office@it-spb.ru |
| Сб - Вс: выходные |
Программа настройки и управления для преобразователей частоты Forward.
Скачать FdConnect руководство пользователя
Программа для настройки преобразователей частоты нужна для выполнения следующих задач:
- Настройка параметров двигателя, включая номинальную мощность, номинальное напряжение, номинальный ток и количество полюсов.
- Настройка различных режимов работы преобразователя частоты, таких как скалярное управление, векторное управление с обратной связью или бездатчиковое векторное управление.
- Настройка параметров защиты преобразователя частоты, например, от перегрузки, перенапряжения, пониженного напряжения и короткого замыкания.
- Настройка режимов разгона-торможения; задание времени и формы кривой разгона-торможения, управления внешним электромагнитным тормозом.
- Настройка входных и выходных дискретных и аналоговых сигналов управления и индикации состояния.
- Настройка PID регуляторов тока, скорости и положения.
- Мониторинг и диагностика состояния преобразователя частоты и двигателя в реальном времени.
- Сохранение и загрузка параметров, что облегчает настройку преобразователя при его использовании.
Как настраивается преобразователь частоты через программу?
Настройка преобразователя частоты через программу происходит следующим образом:
- Произведите сброс настроек преобразователя частоты до заводских. Это необходимо для того, чтобы вы понимали, что все параметры в преобразователе частоты находятся в исходном состоянии.
- Советуем изменять только необходимые параметры.
- Выберите режимы работы преобразователя, скалярный, векторный с ОС или бездатчиковый векторный режим.
- Введите параметры с шильдика двигателя: номинальные, мощность, напряжение, ток , частота вращения.
- Установите основные параметры преобразователя, максимальная частота, максимальное напряжение и ток, а также время разгона и замедления.
- При необходимости, задайте параметры защиты.
- Сохраните настройки в файле.
- Протестируйте работу преобразователя частоты в различных режимах работы. При необходимости, откорректируйте настройки.
Почему недостаточно пульта для настройки преобразователя частоты?
Настройка простого преобразователя частоты типа FD10 или FD10mini возможна и при помощи пульта, если задача управления двигателем является не сложной. Но, если появляются более серьезные задачи, решить которые простым введением параметров невозможно, требуется программа.
Почему это так?
Попытка настроить преобразователь частоты с обратной связью не используя программу, скорее всего, не даст положительного результата. При настройке потребуется регулировать коэффициенты регулятора скорости, одновременно наблюдая реакцию привода на изменения задания скорости. С пульта ПЧ сделать это невозможно.
Для этого в программе имеется осциллограф и рабочий список параметров.
В рабочем списке параметров, можно выбрать, в одном окне, необходимые параметры из разных групп и оперативно изменять их и тут-же наблюдать реакцию других параметров.
В осциллографе, можно выбрать несколько параметров и отслеживать их изменение в графическом виде. Также осциллограф позволяет сохранить записанную осциллограмму для дальнейшего анализа.
Что необходимо, чтобы использовать программу?
- Компьютер с установленной программой FdConnect. Программу можно скачать на нашем сайте https://it-spb.ru
- Адаптер USB-RS485. Адаптер не входит в комплект преобразователя частоты и приобретается отдельно.
Сохраните параметры настройки в файле!
- Если у вас несколько ПЧ с одинаковыми настройками, вам не нужно настраивать каждый. Достаточно подготовить к работе один из ПЧ, а остальные настроить при помощи загрузки сохраненного файла.
На загрузку параметров потребуется 1-3 минуты, а так как параметров может быть достаточно много, то, это в несколько раз быстрее, чем вводить эти параметры в каждый ПЧ вручную.
- Обычно между заменой ПЧ на новый проходит достаточно времени. Файл с сохраненными настройками поможет оперативно запусти новый ПЧ.
- В случае возникновения сложностей с настройкой преобразователя частоты, можно прислать файл со своими параметрами в тех.поддержку и мы поможем решить проблему. Опыт работы, часто, позволяет найти проблему в настройках, без необходимости выезда на объект заказчика. Достаточно исправить файл и вернуть его заказчику.
