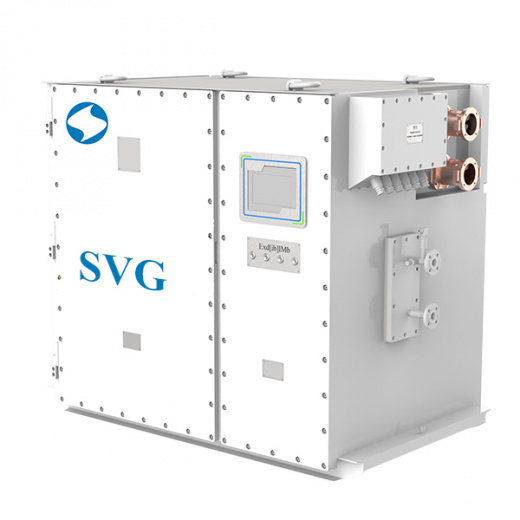

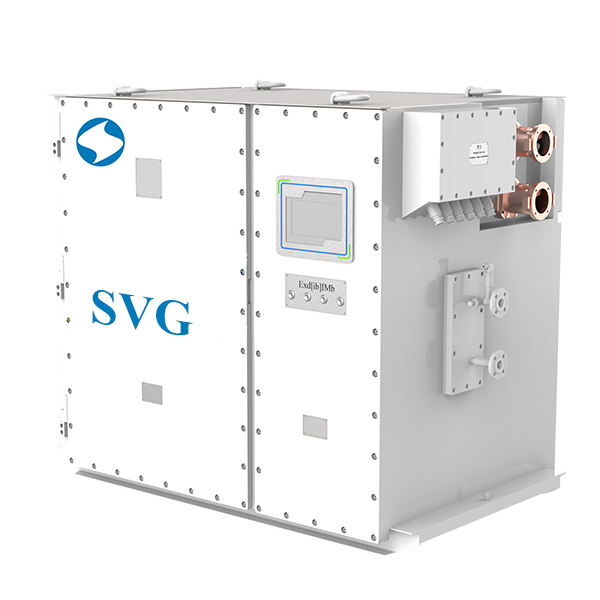

Взрывозащищенные статические генераторы реактивной мощности SVG (Static Var Generator) напряжением 3,3; 6; 10 кВ предназначены для обеспечения и поддержания высоких характеристик сети, стабилизации напряжения и уменьшения потерь в электрических сетях.
Мощность 640-4800 кВт
Устройство определяет потребляемую реактивную мощность в системе и выдает равную или обратную по знаку реактивную мощность, обеспечивая тем самым динамическую компенсацию.
Применение SVG :
- Предназначен для применения в трехфазных электрических сетях переменного тока промышленной частоты в угольных шахтах опасных по газу (метану) и (или) угольной пыли;
- Снижает уровень высших гармоник напряжения и тока;
- Снижает колебания напряжения при резкопеременном режиме оборудования;
- Поддержание допустимого напряжения в аврийных режимах работы сети.
Читать далее

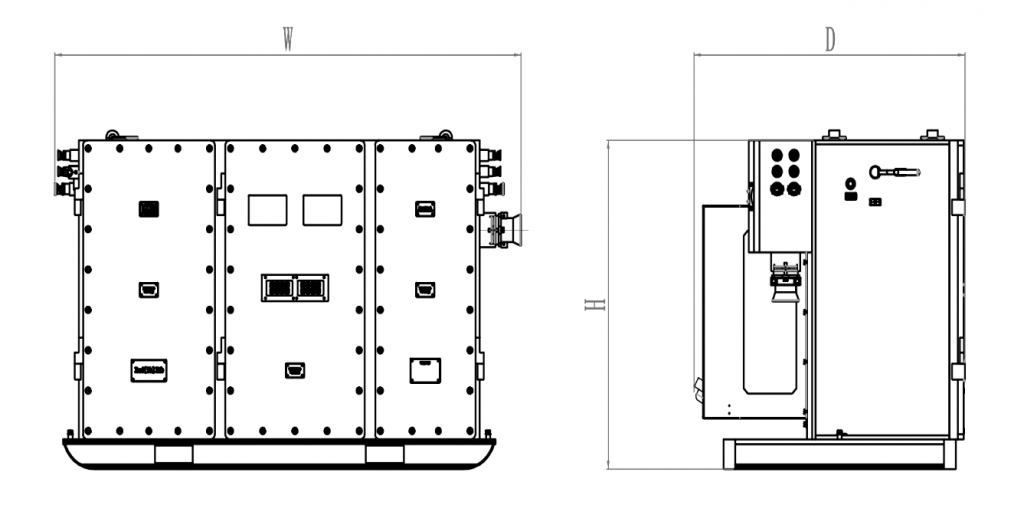

Габаритные размеры и вес взрывозащищенных статических генераторов реактивной мощности SVG (Статком) 3,3; 6; 10 кВ
|
Модель |
Вес(кг) | Размер (мм) | ||
| W | D | H | ||
| WJL1-800/3.3~WJL1-2000/3.3 | 7000 | 2100 | 1400 | 1500 |
| WJL1-1000/6~WJL1-2600/6 | 12000 | 3500 | 1500 | 1750 |
| WJL1-1000/10~WJL1-6000/10 | 13000 | 4500 | 1400 | 1780 |

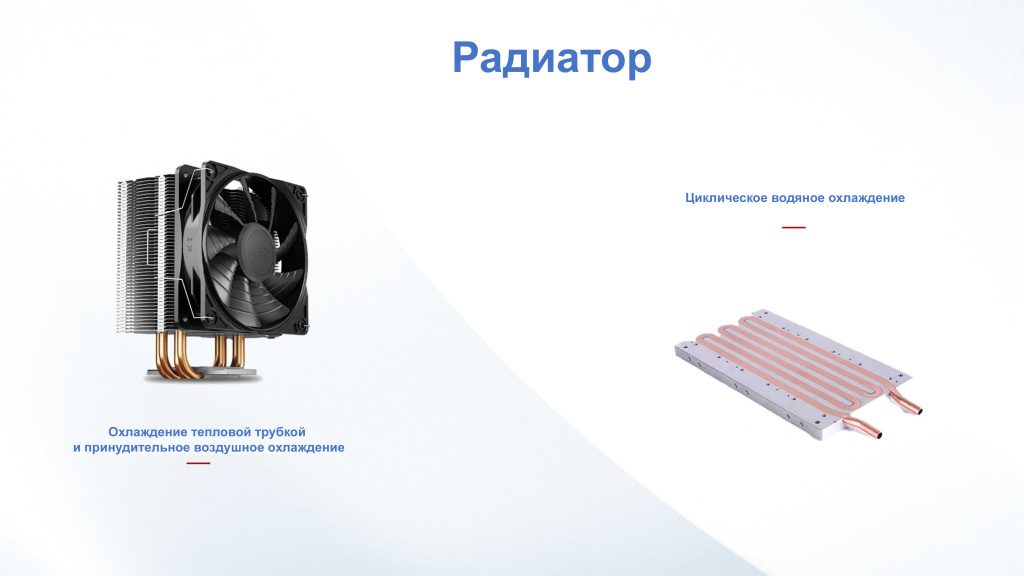

Особенности взрывозащищенных статических генераторов реактивной мощности SVG
Модельный ряд взрывозащищенных статических генераторов реактивной мощности SVG напряжением 3,3; 6; 10 кВ
| Модель | Номинальная мощность (кВт) | Номинальное входное напряжение (кВ) | Метод охлаждения |
|---|---|---|---|
| WJL1-800/3.3~WJL1-2000/3.3 | 640-1600 | 3,3 | Водяное охлаждение |
| WJL1-1000/6~WJL1-2600/6 | 800~2000 | 6 | |
| WJL1-1000/10~WJL1-6000/10 | 800~4800 | 10 |
Преимущества взрывозащищенных SVG
- Снижает уровень потребления электроэнергии;
- Увеличение срока службы электрооборудования;
- Разгрузка питающей линии от реактивной мощности;
- Повышение пропускной способности существующей питающей сети;
- Поддержание коэффициента мощности вблизи единицы;
- Улучшение формы потребляемого тока и напряжения;
- Снижение затрат на ремонты и замену электрооборудования;
- Снижение потерь на нагрев трансформаторов, воздушных и кабельных линий.
